Costruzione della plafoniera LED

La struttura

Ho tagliato due profili di alluminio con il lato tondeggiante della lunghezza di 20 cm; le cinque canaline (e le relative coperture trasparenti) della lunghezza di 50 cm.
Ho quindi messo in linea le canaline sui profilati e, con una matita, ho segnato i punti dove incollarle.

Sempre con il seghetto ho tagliato, dalle canaline, la parte verticale che entrava nel profilato per permettere una migliore chiusura ed il passaggio dei fili.
Ho poi incollato tutto con il biadesivo.

La parte più difficile è stata ritagliare gli spezzoni di canalina per costruire la struttura laterale che copre i fili.
Ho creato delle fessure equidistanti tra loro, in modo da consentire alle cinque barre di entrarci. Per ogni fessura ho praticato due tagli, distanti poco più di 2 cm; con il seghetto a mano e con la pinza ho tolto la parte centrale.

Canalina con fessure equidistanti
Foto di fablav

Ho poi rifinito e allargato, dove occorreva, con la lima.

Ecco la struttura terminata:

Struttura terminata - vista da sotto
Vista da sotto (foto di fablav)
Struttura terminata - vista da sopra
Vista da sopra (foto di fablav)

Le luci

Ho tagliato le quattro strisce LED bianche e le ho incollate nelle canaline più esterne.
Nella canalina centrale ho inserito una striscia LED Grow da Idroponica con rapporto rossi:blu di 5:1.

Striscia LED nella canalina
Foto di fablav

Su un lato ho saldato i fili di due coppie di strisce LED bianche in maniera alternata 1-4 e 2-5 in serie, in modo da avere due illuminazioni diverse in fase di alba e tramonto.

Saldatura dei fili
Foto di fablav
Saldatura dei fili
Foto di fablav

Sull’altro lato, in previsione di collegare la plafoniera alla centralina TC-420, ho utilizzato un cavo a tre fili per i collegamenti dei tre poli negativi, e un unico cavo per collegare tutti i poli positivi.

In totale ci sono tre serie di luci:

  • una serie accende 2 barre bianche;
  • un’altra serie accende le altre 2 barre bianche;
  • l’ultima serie accende le Grow centrali.

Tuttavia, dalla plafoniera escono solo 4 fili.

Ecco la foto dei collegamenti:

Collegamento dei fili
Foto di fablav

Ho utilizzato poi la colla a caldo e biadesivo per fissare le saldature e i fili.

Colla a caldo e biadesivo per i fili
Foto di fablav
Colla a caldo e biadesivo per i fili
Foto di fablav

Utilizzando ancora il biadesivo, ho chiuso la lampada con gli spezzoni di canalina intagliati in precedenza.

Infine – il mio tocco di classe – ho messo delle calamite, protette da nastro isolante, all’interno della struttura; e, sul vetro, ho incollato delle rondelle di metallo.
In questo modo la plafoniera resta nella posizione desiderata.

Calamite e rondelle di metallo
Foto di fablav

Ecco i collegamenti alla centralina TC-420:

Collegamenti alla centralina TC-420
Foto di fablav

Come si vede, c’è il filo singolo collegato al polo positivo e il cavo a tre fili che collega i tre canali (due bianchi, altri due bianchi e un Grow).

Ed ecco come funziona la sequenza di accensione:

Questo è il risultato finale, la plafoniera LED montata sull’acquario:

Plafoniera montata - vista frontale
Vista frontale (foto di fablav)
Plafoniera montata - vista laterale
Vista laterale (foto di fablav)

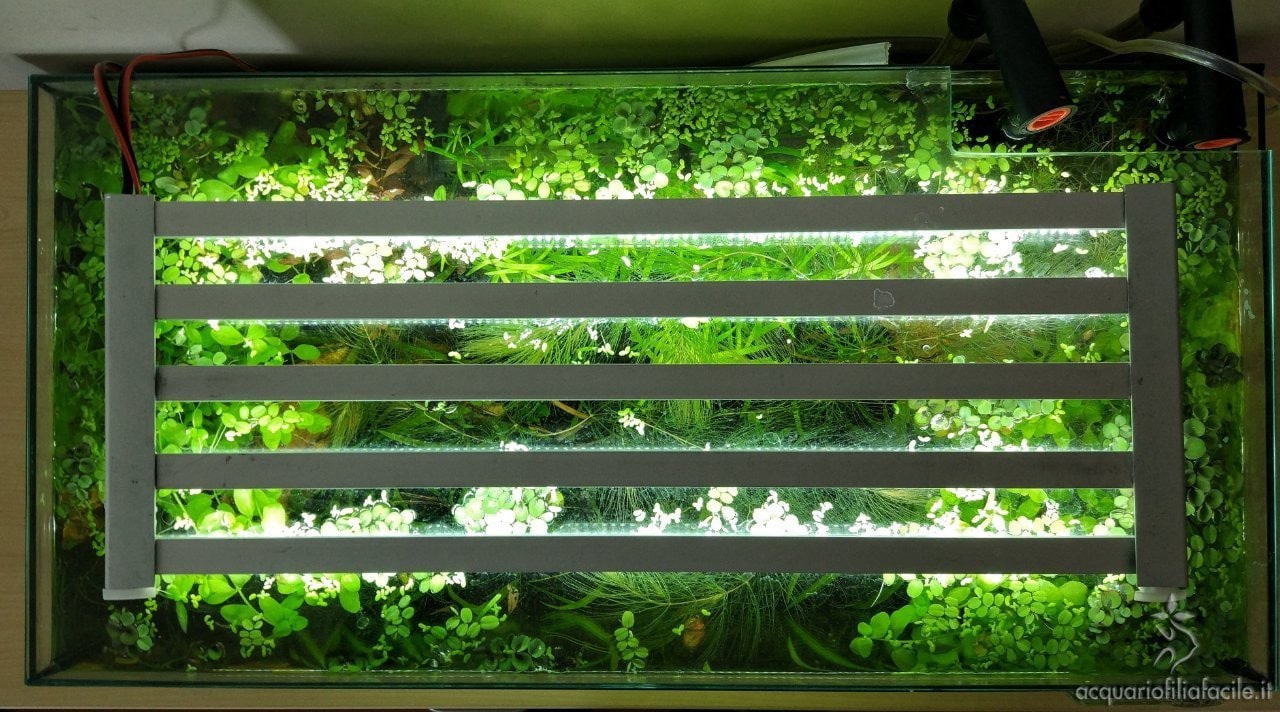

Plafoniera montata - vista dall'alto
Vista dall’alto (foto di fablav)

Ringraziamenti

Vorrei ringraziare tutto lo staff e, in particolare, merk, che mi ha dato degli ottimi consigli nella sezione Bricolage.
