Mettiamo assieme i pezzi

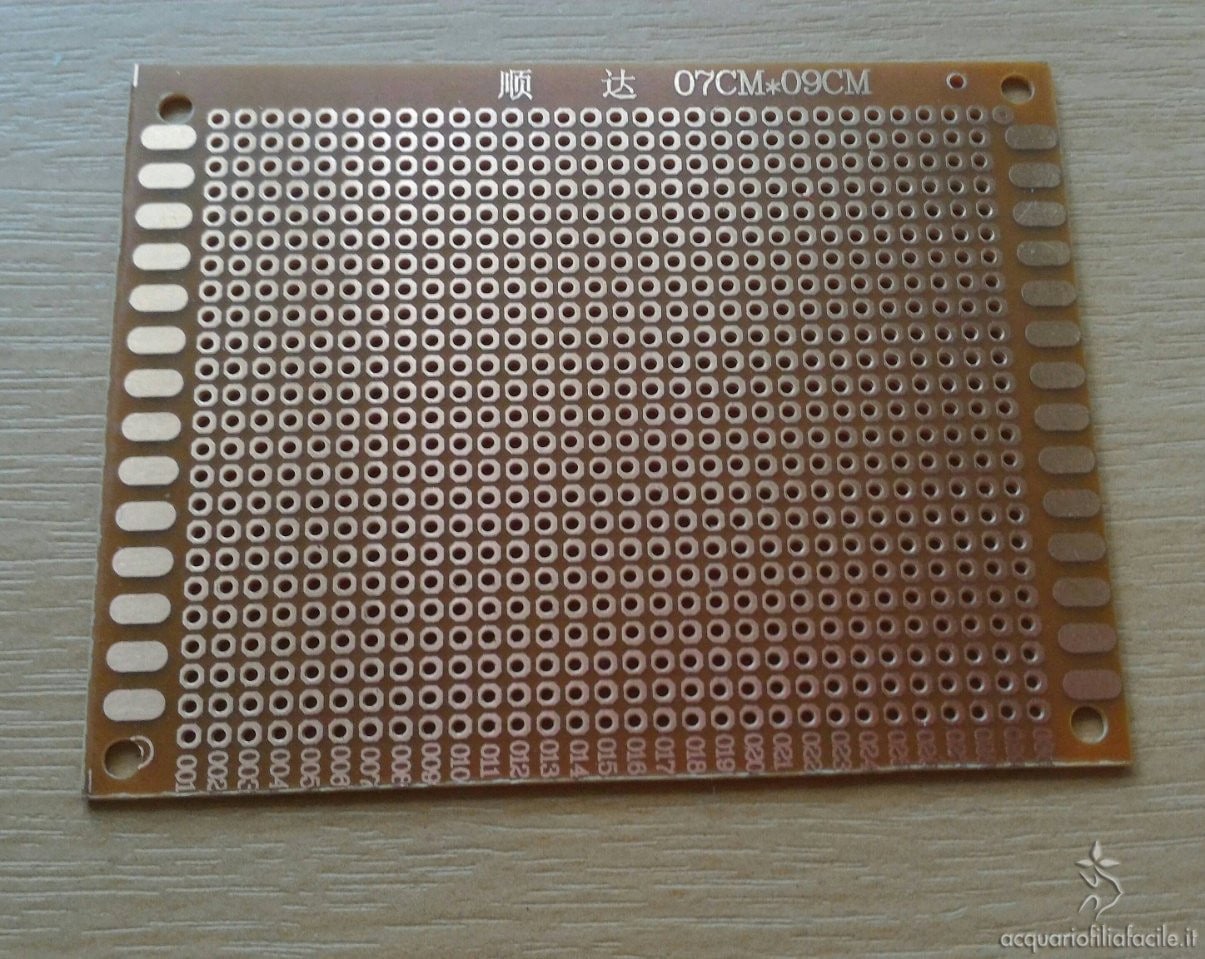

È arrivato il momento di assemblare la centralina. Per unire i vari pezzi che abbiamo visto fino ad ora possiamo usare una basetta millefori. Io ne ho usata una di 7 x 9 cm, con piazzole di rame su una sola faccia.
Sul lato senza le piazzole in rame disponiamo i vari componenti; in quello con le piazzole faremo le saldature e creeremo i collegamenti.

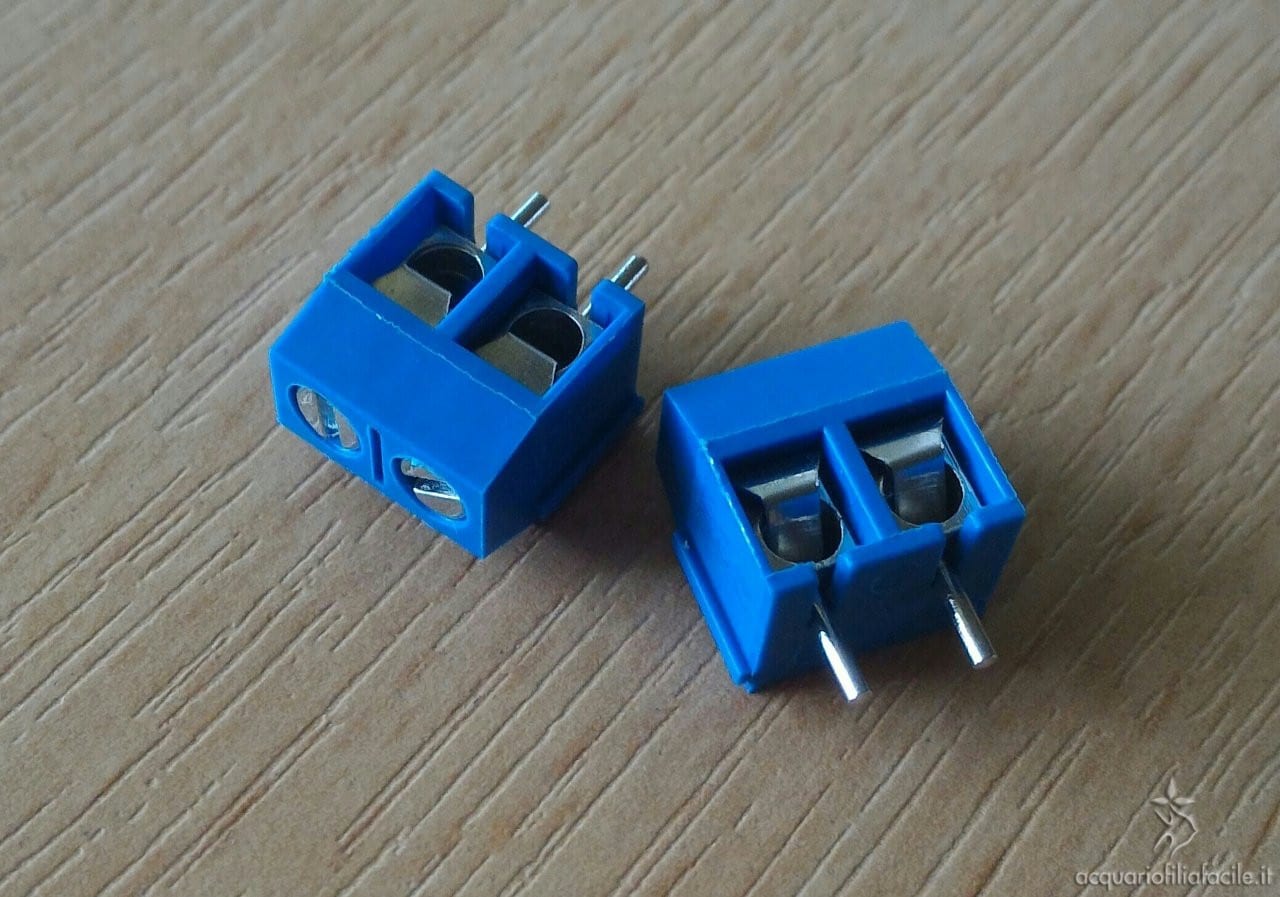

Ci servono anche dei morsetti a vite, ai quali collegheremo i fili che vengono dall’alimentatore e i fili che vanno alle strisce LED.
Per decidere la disposizione dei vari componenti sulla basetta, nella centralina che ho realizzato, ho dapprima messo i morsetti dove intendevo fare arrivare i fili; poi ho messo Arduino nella posizione migliore per collegarlo con il cavo USB; infine ho aggiunto tutti gli altri componenti, pensando a come collegarli.
Lo schema completo

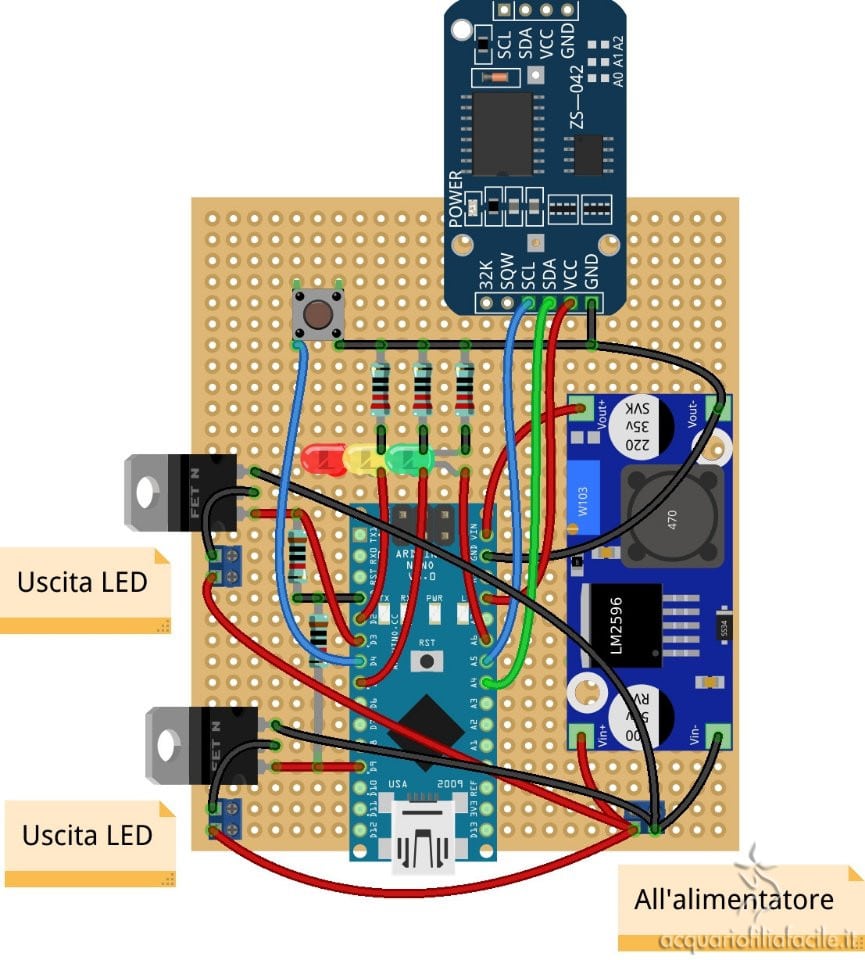

Qui di seguito trovate lo schema completo delle connessioni della centralina che ho realizzato.
In basso a destra troviamo i morsetti che verranno collegati all’alimentatore. Da essi partono tre collegamenti per ogni polarità: il polo negativo viene collegato con lo step-down e con il source dei 2 MOSFET; il polo positivo viene collegato con lo step-down e con i morsetti che vanno ai LED.
Il polo positivo in uscita dello step-down è collegato al VIN di Arduino, mentre il polo negativo al GND di Arduino, al GND del DS3231, alle resistenze dei piccoli LED colorati e a un polo del pulsante.
Come detto sopra, il polo VCC del DS3231 deve essere collegato con il 5V di Arduino, mentre i poli SDA SCL, rispettivamente, ai piedini A4 e A5.
Il polo positivo dei piccoli LED colorati è collegato ai piedini A6, D5 e D2; invece il secondo polo del pulsante è collegato al piedino D4.
Infine, i MOSFET: i gate sono collegati ai piedini D3 e D9 e con le 2 resistenze da 10kΩ; queste sono connesse con un GND di Arduino. I draine dei MOSFET sono connessi al polo negativo dei morsetti per i LED.

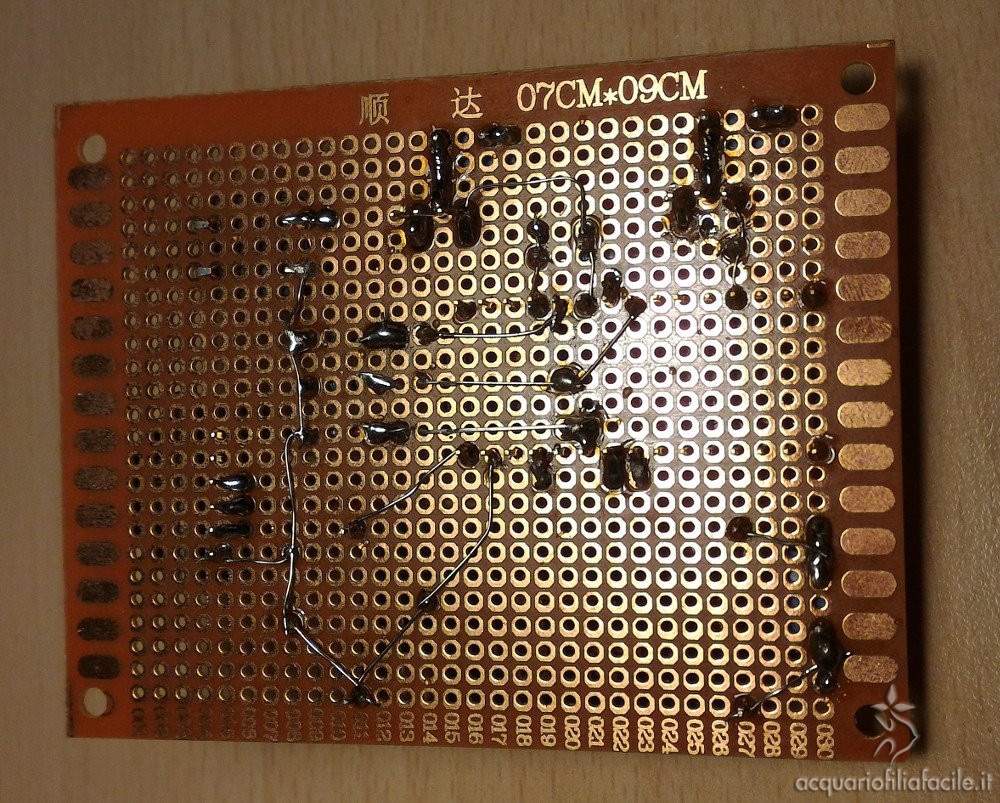

I vari collegamenti sono stati fatti in parte in stagno sul lato inferiore della centralina, in parte con dei fili sul lato superiore.
Vediamo il risultato
Nel prossimo capitolo faremo un intervallo, lasciando Arduino e occupandoci di altro.
